無氣噴涂施工質量優異

由于施工成本低，易于操作，施工人員通常更愿意使用無氣噴涂對環氧涂料施工。然而，超高固體分環氧涂料，黏度高，給施工帶來了困難(需要使用復雜而昂貴的多元噴涂設備)。

因此，本文意在研究高固體分LVE涂料(VS90%、 PVC25%)進行無氣噴涂的可行性。如圖3所示，與BFDGE 涂料相比，LVE涂料表現出更好的噴涂性和外觀。由于BFDGE底漆的黏度高(2 070mPa•s)，霧化效率低，外觀較差。尚未發現一種無氣噴涂設備的噴頭尺寸與操作壓力的組合能形成一個適宜的噴涂扇形面，得到平滑、連續涂膜。

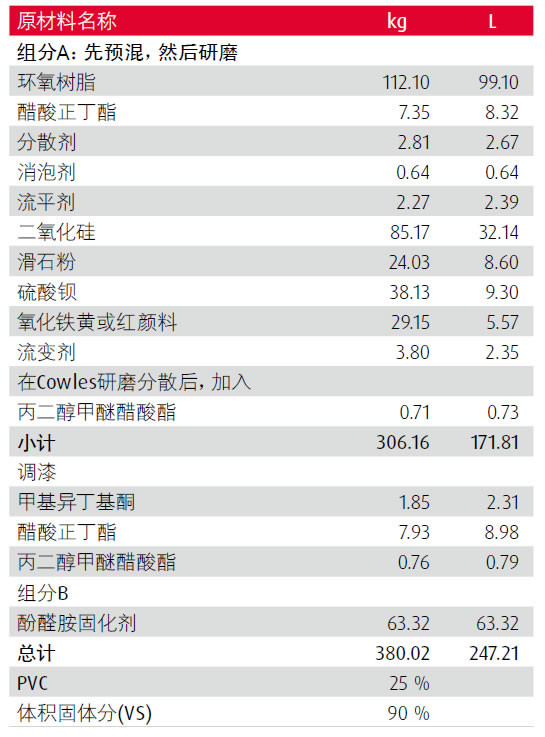

圖4 無氣噴涂試驗的參考配方( VS9 0%、P VC 25%)

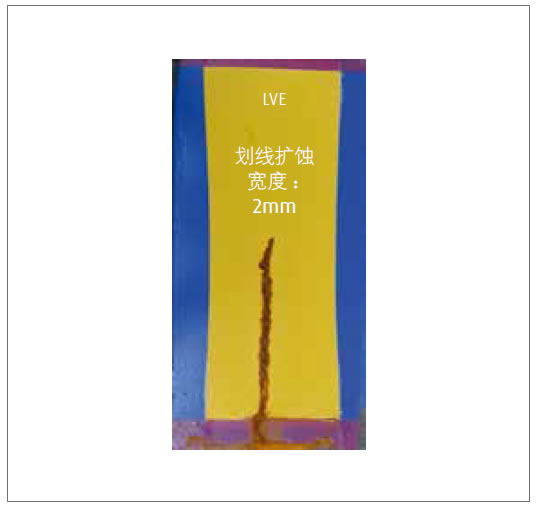

圖4 LVE(VS 90%、PVC 25%、酚醛胺 固化劑、無防腐顏料)噴涂涂料的防腐性能

相反，用LVE制備的底漆黏度較低(1258cP)，更適于噴涂施工，外觀極佳。用0.017 in的噴頭(“Graco417”) 壓力設置值為6，可以形成平滑、均勻的連續涂膜。圖4展示噴涂LVE板的防腐性能。在“Bonderite 1000”磷化處理的冷軋鋼板上直接以無氣噴涂的方式噴涂，單道涂層(膜厚約75 μm)，隨后進行1 500 h的耐鹽霧試驗。
