柔韌性和附著力得到改善

使用醋酸丁酯和二甲苯的樣品抗沖擊試驗結果見表3所示。使用醋酸丁酯作為溶劑的抗沖擊試驗結果的照片如圖5所示。這種方法可記錄的最大沖擊值為160 in.ld。盡管不含助劑已固化的環氧樹脂涂層樣品的沖擊記錄為小于6 in · ld，且發脆，但使用了15%和30%助劑的樣品，其抗沖擊性大大地提高了。

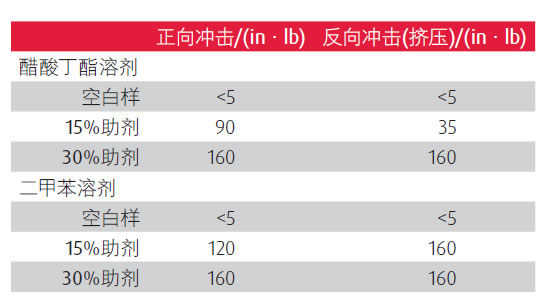

表3 樣品的抗沖擊性

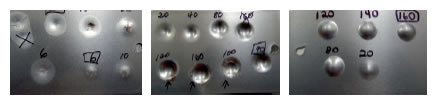

圖5 含有醋酸丁酯溶劑樣品的抗沖擊性檢測結果(英寸·磅)

錐軸棒彎曲柔韌性是指涂膜伸長及附著在底材上的能力。錐軸棒彎曲試驗結果如表4所示。增加助劑量可以大大提高柔韌性，同時保持在冷軋鋼板上的附著力。這一點是可以實現的，因為助劑分子主鏈上植入了特殊官能團。如表5所示，增加助劑可以提高涂層的附著力。這和預期結果一樣，因為在抗沖擊試驗和錐軸棒彎曲試驗中也可看出涂層對底材的附著力也有所增強。

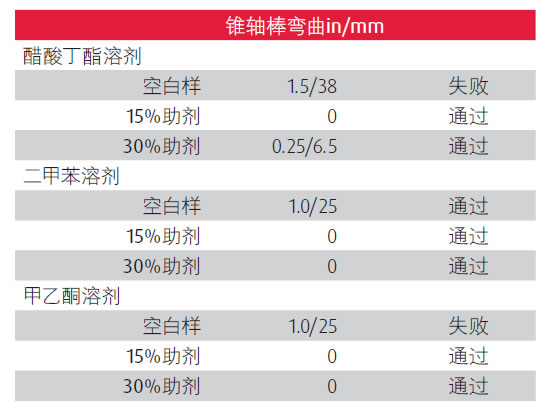

表4 錐軸棒彎曲檢測結果

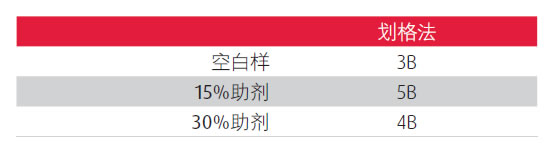

表5 以醋酸丁酯作為溶劑，劃格法附著力結果
