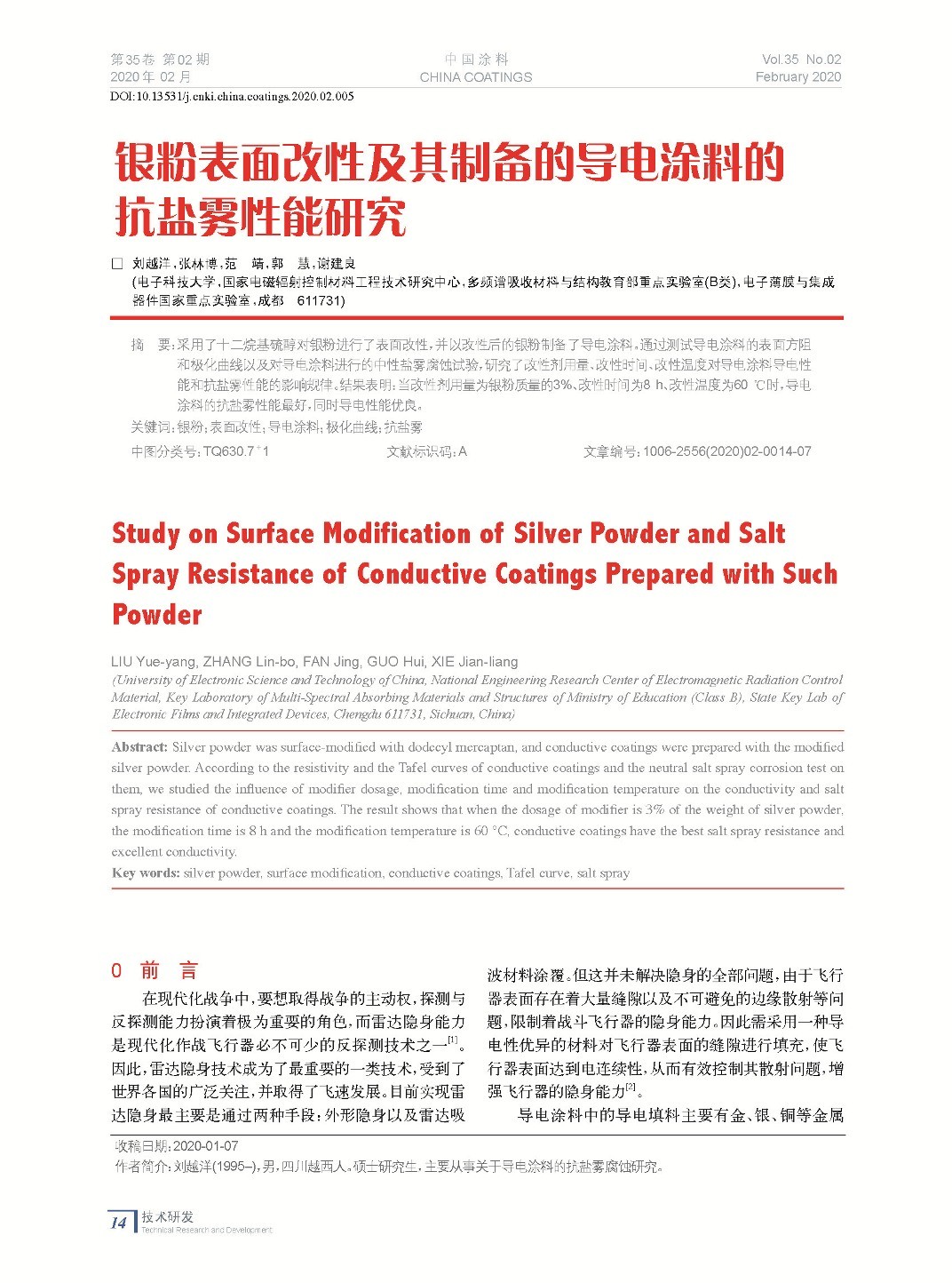

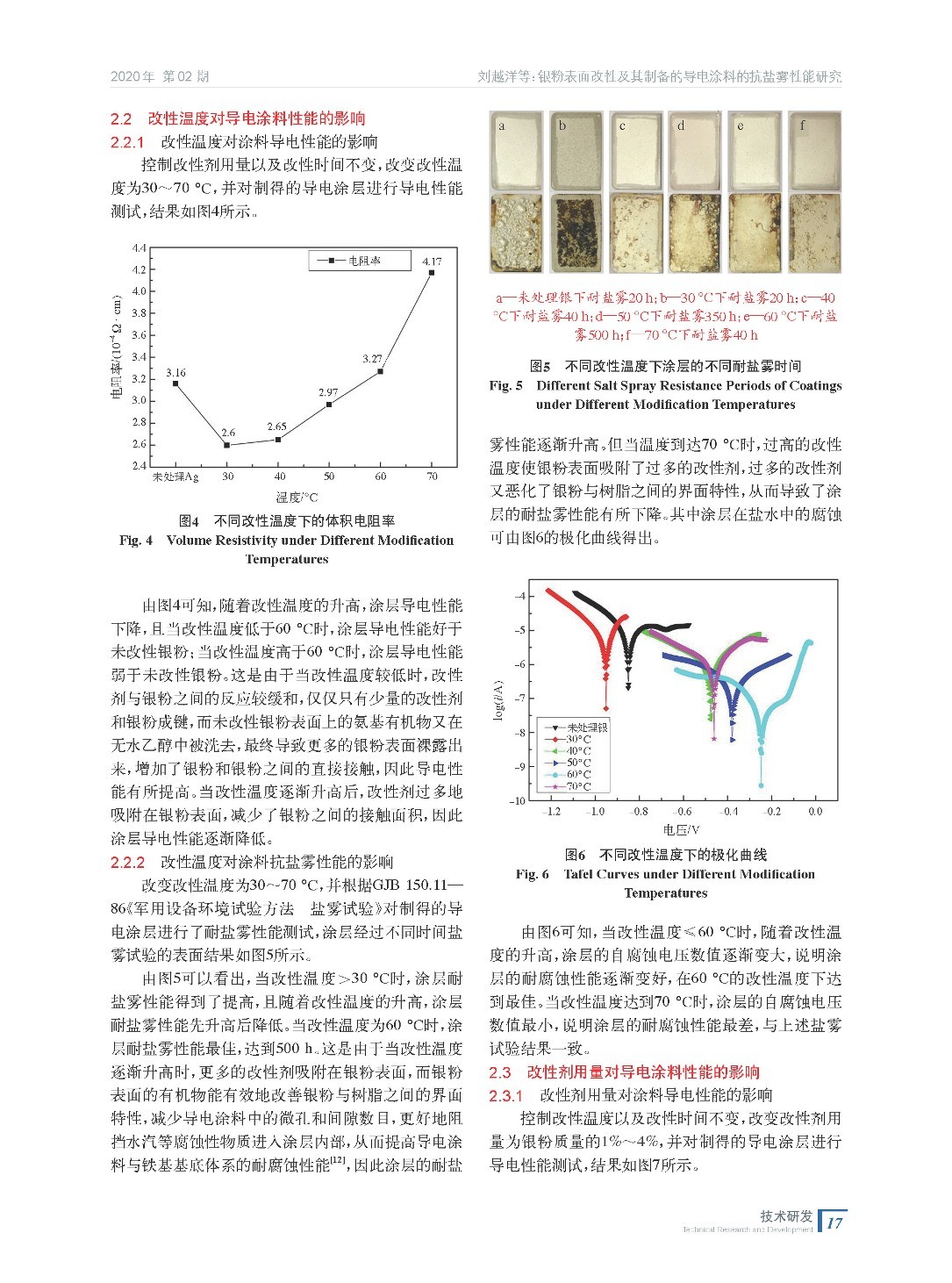

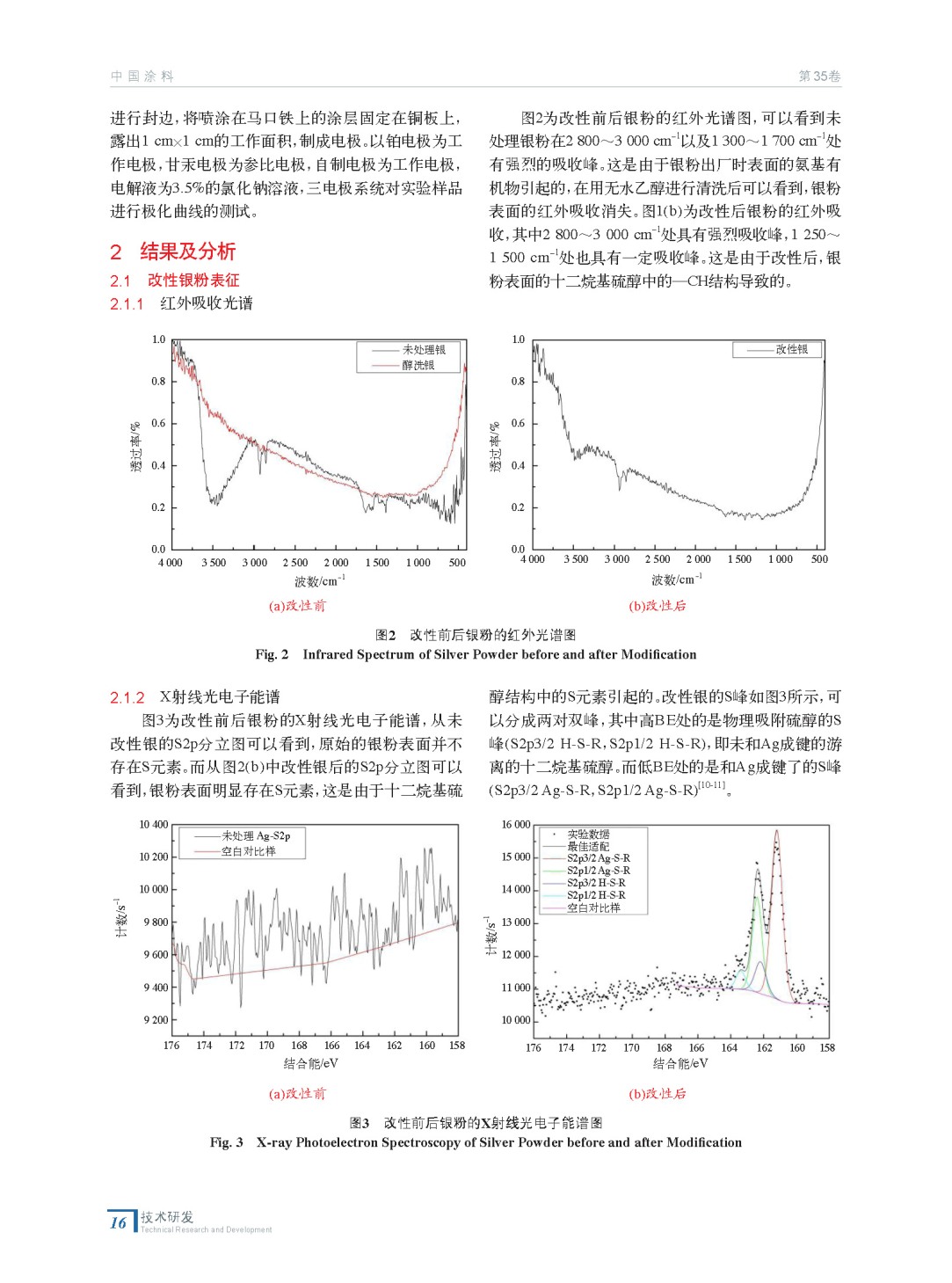

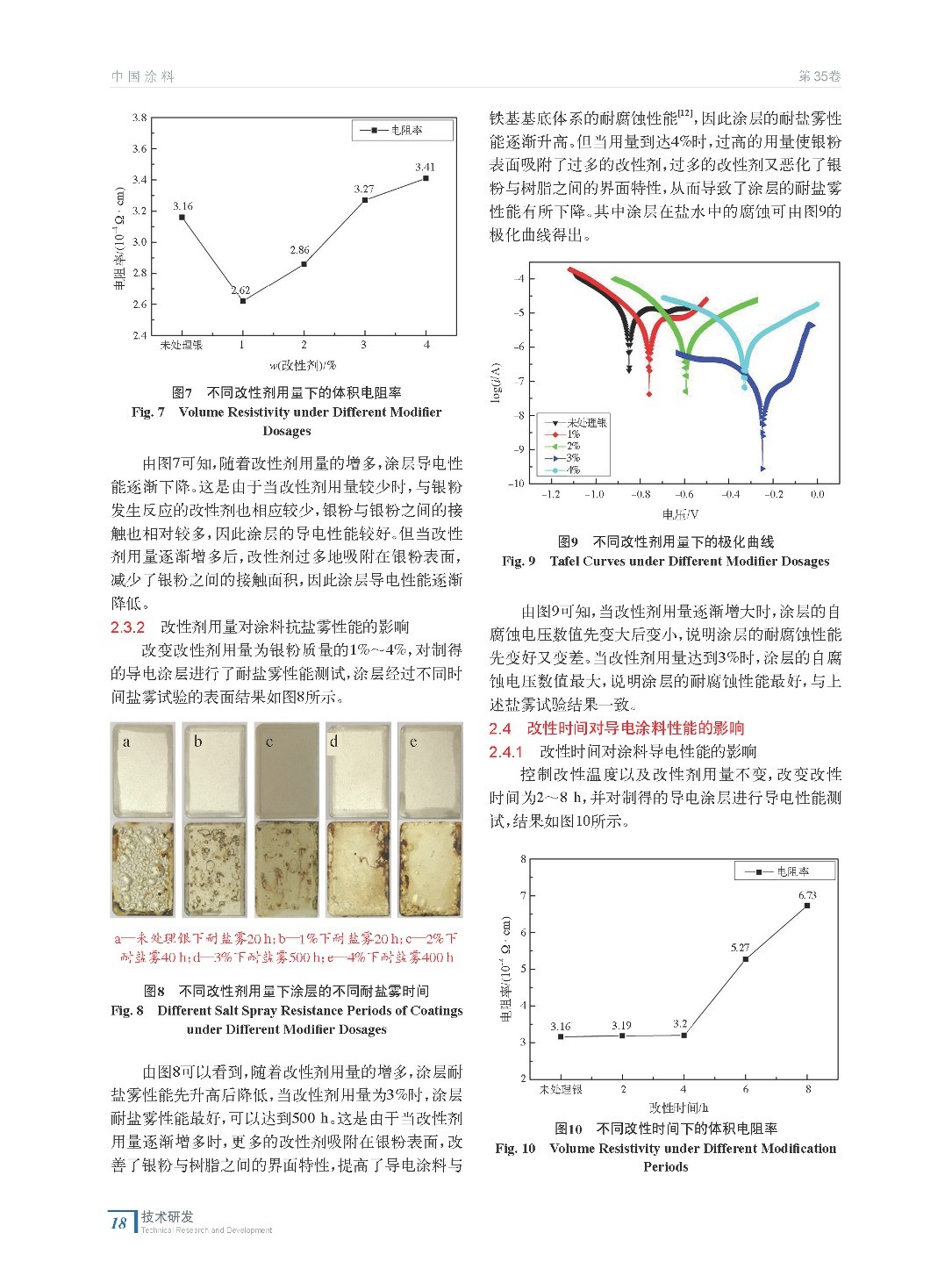

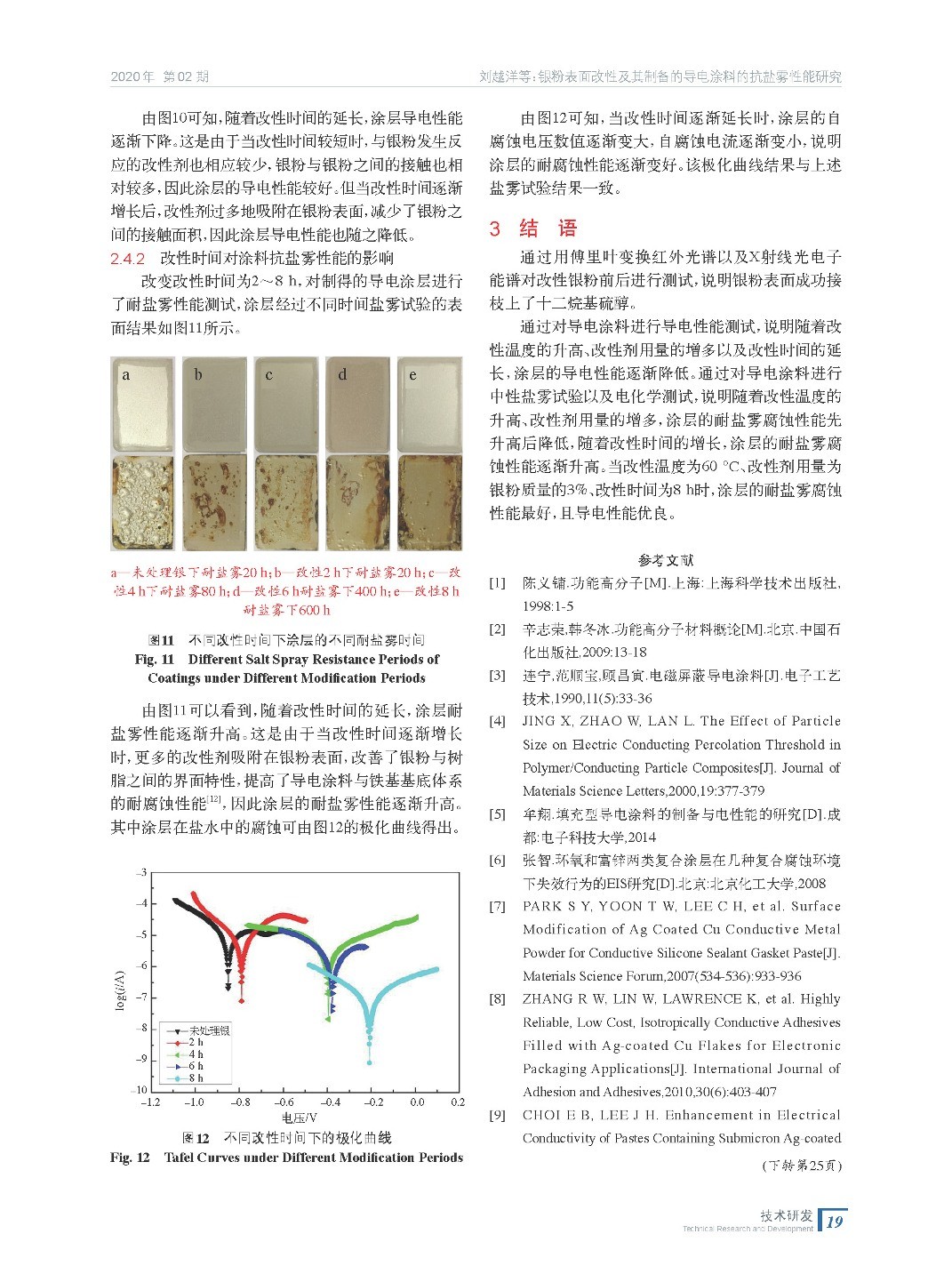

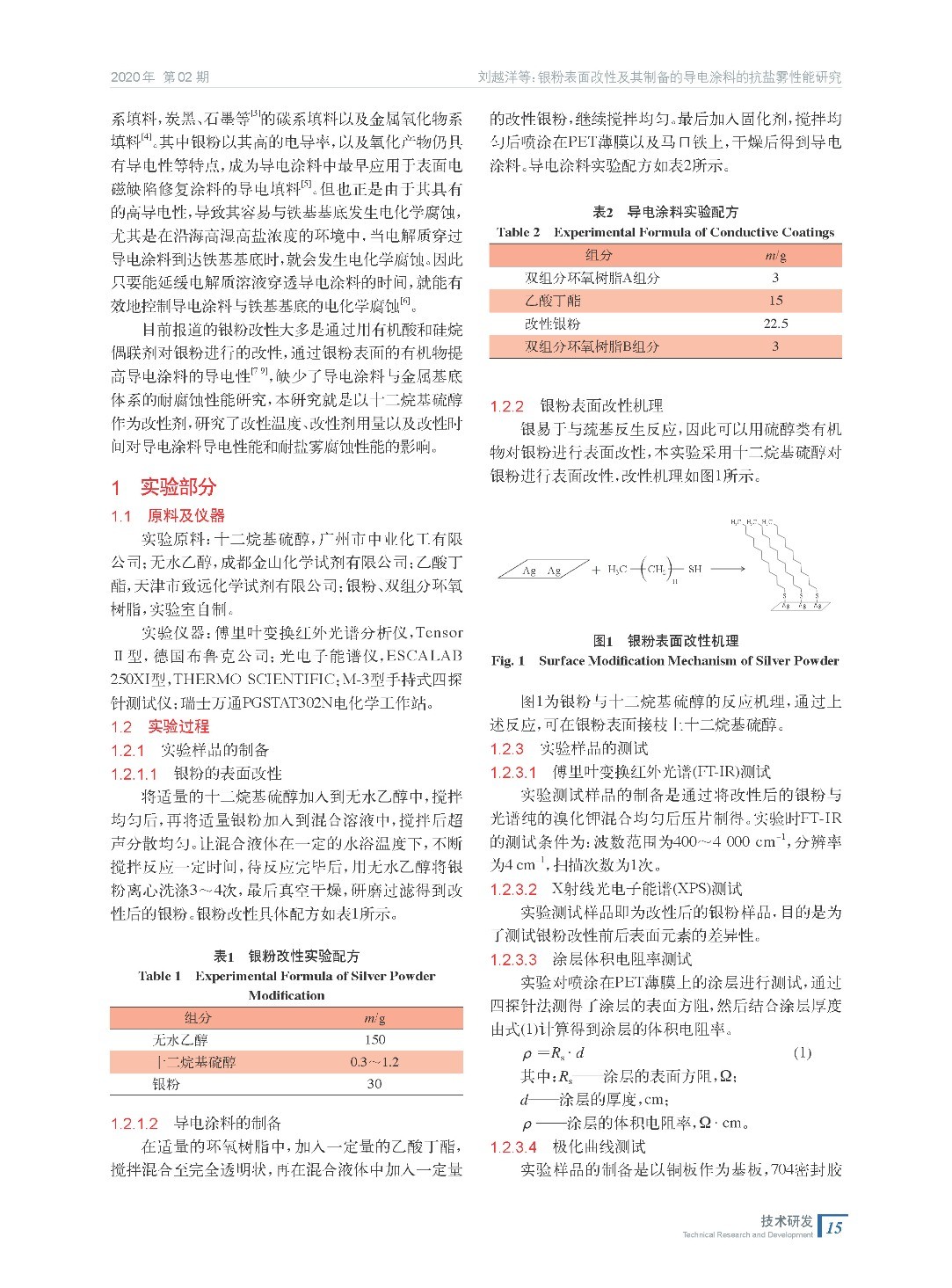

摘要：采用了十二烷基硫醇對(duì)銀粉進(jìn)行了表面改性，并以改性后的銀粉制備了導(dǎo)電涂料。通過(guò)測(cè)試導(dǎo)電涂料的表面方阻和極化曲線(xiàn)以及對(duì)導(dǎo)電涂料進(jìn)行的中性鹽霧腐蝕試驗(yàn)，研究了改性劑用量、改性時(shí)間、改性溫度對(duì)導(dǎo)電涂料導(dǎo)電性能和抗鹽霧性能的影響規(guī)律。結(jié)果表明：當(dāng)改性劑用量為銀粉質(zhì)量的3%、改性時(shí)間為8 h、改性溫度為60 ℃時(shí)，導(dǎo)電涂料的抗鹽霧性能最好，同時(shí)導(dǎo)電性能優(yōu)良。
