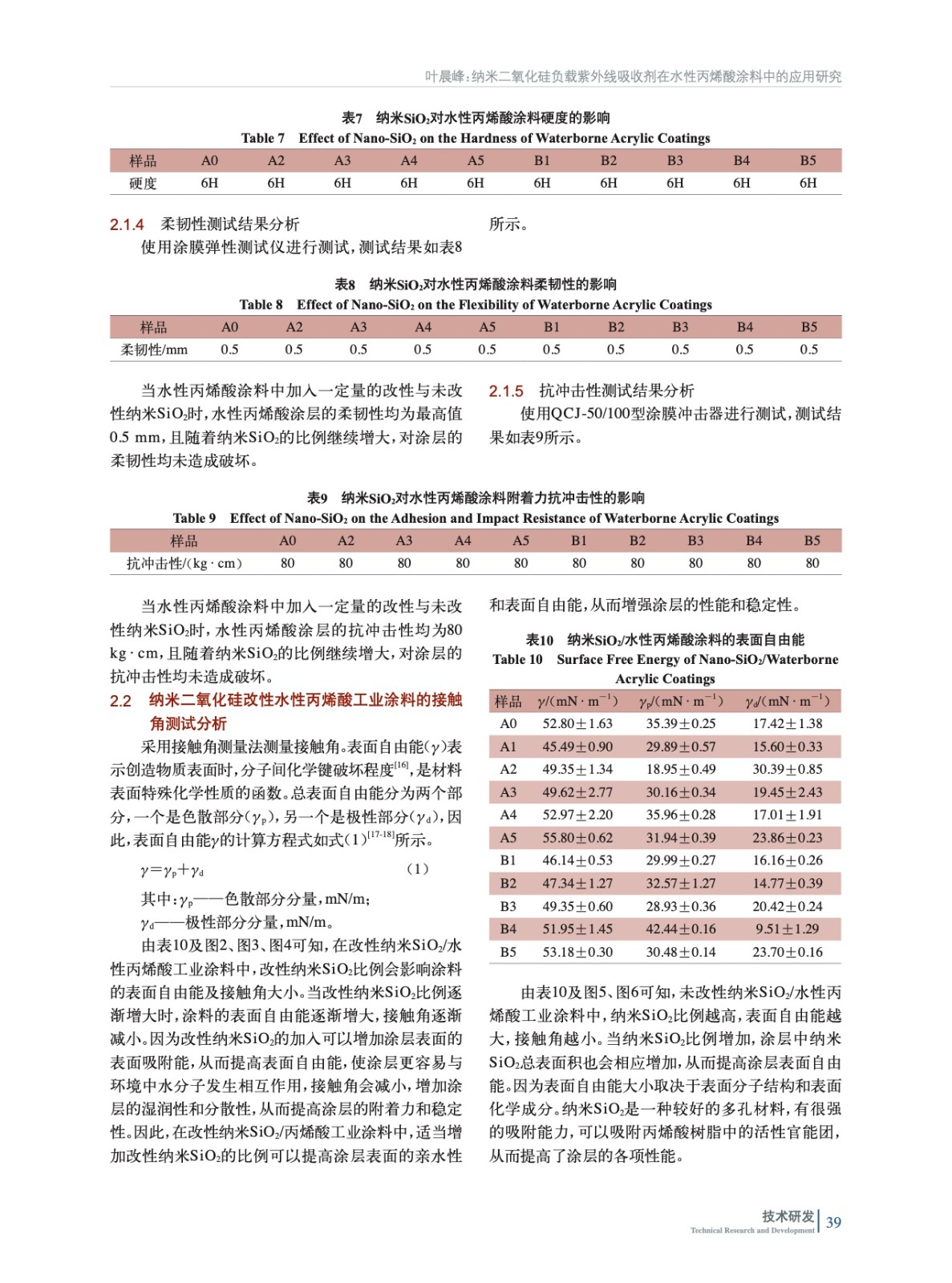

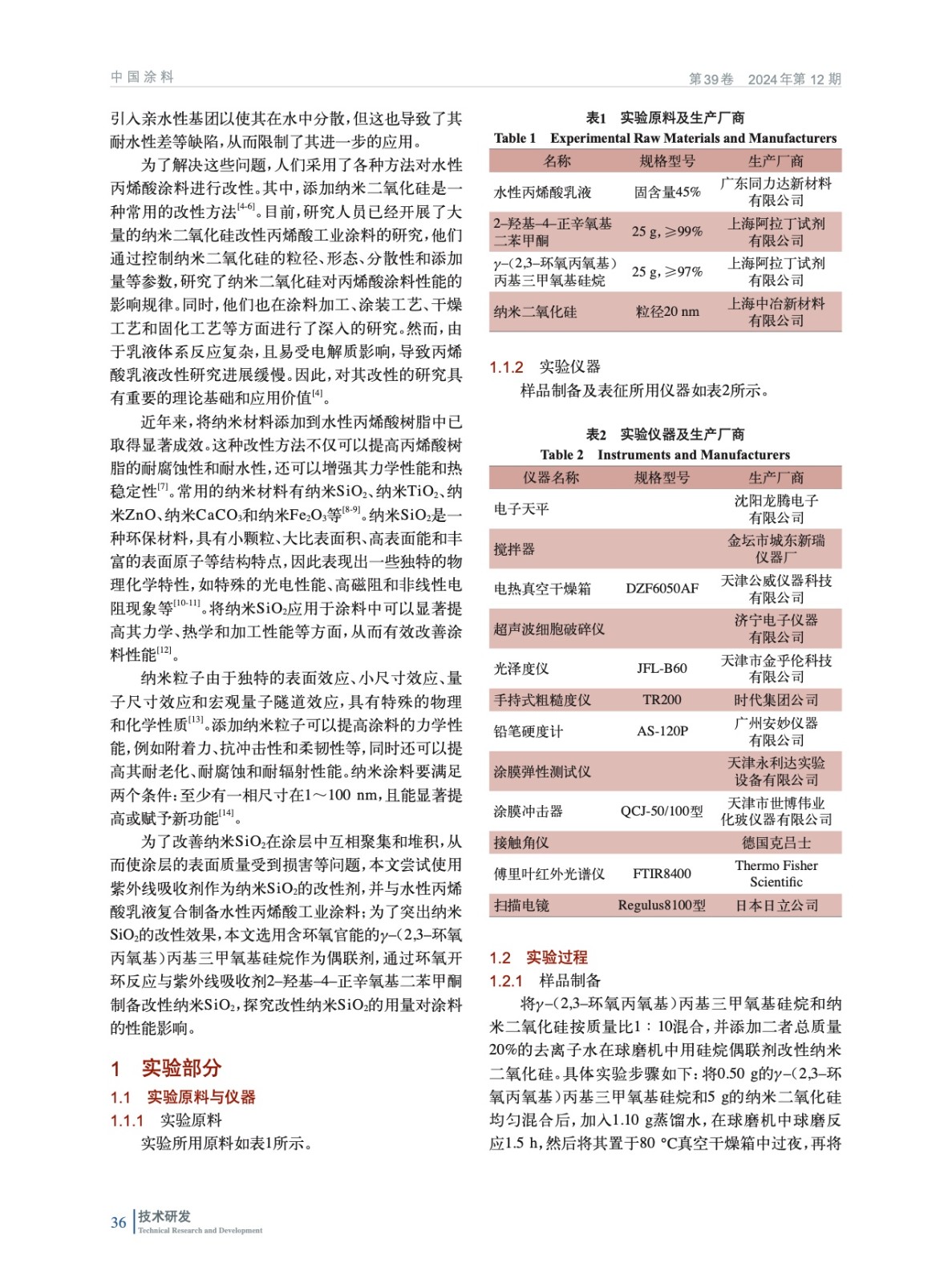

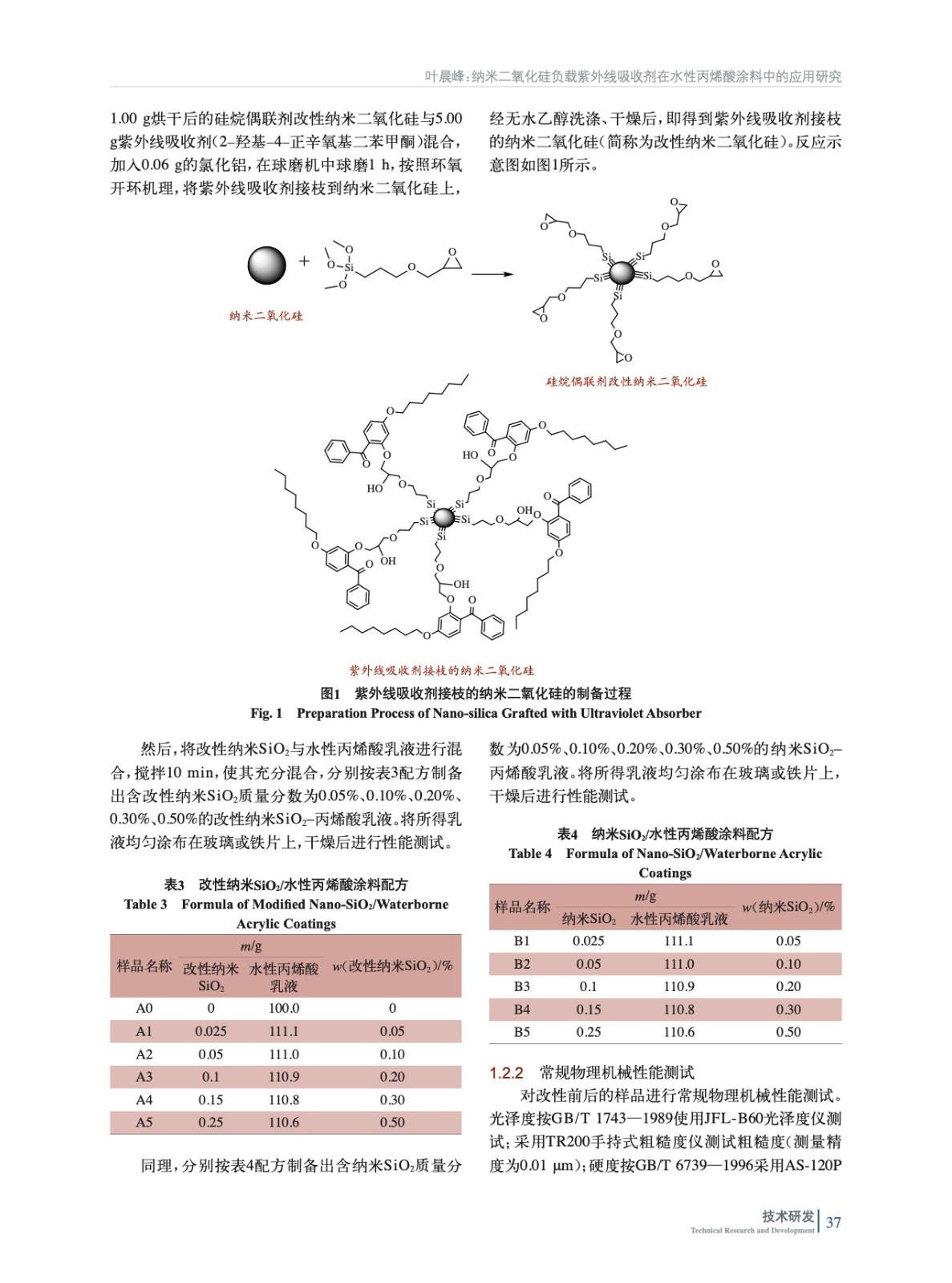

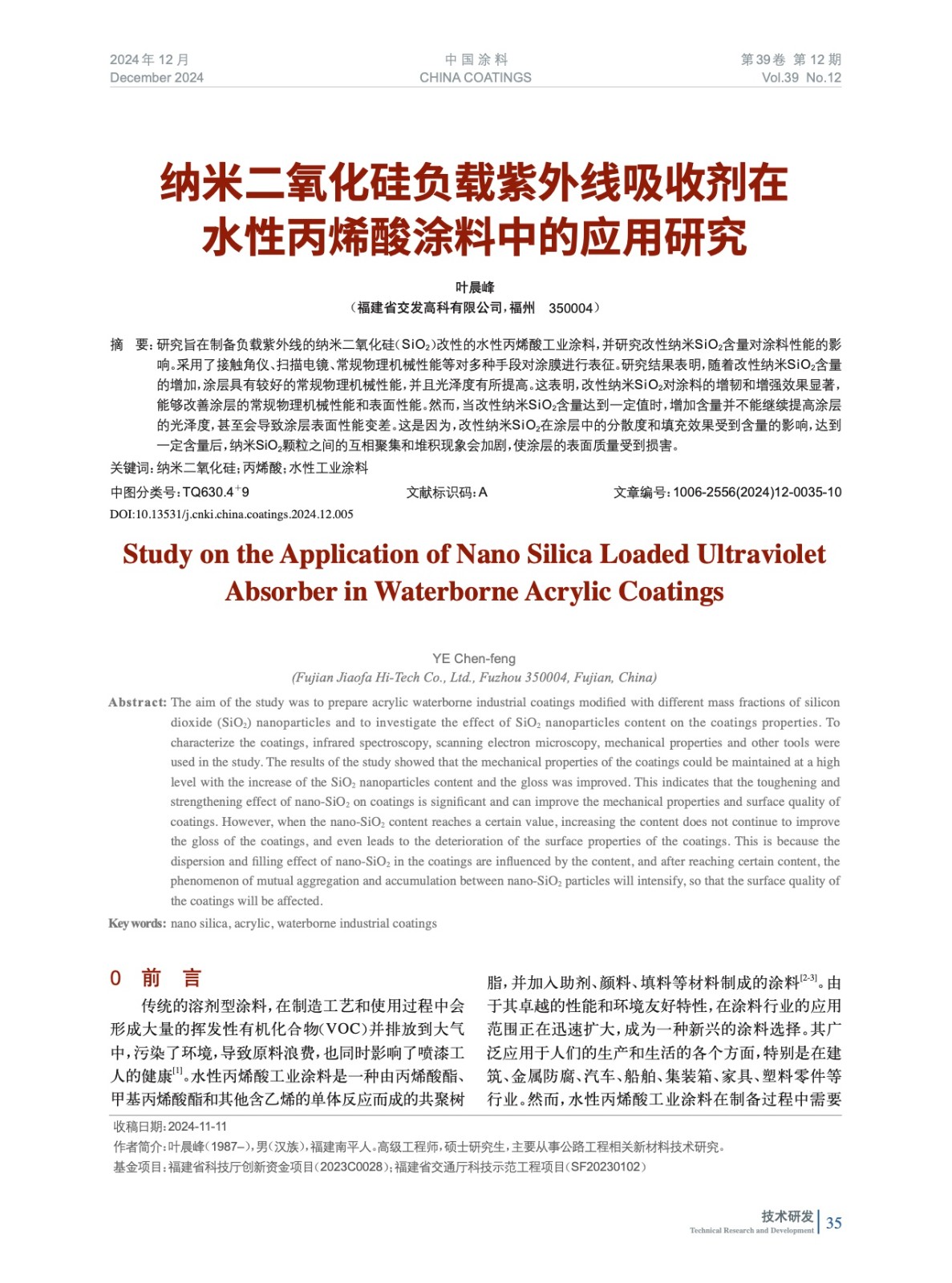

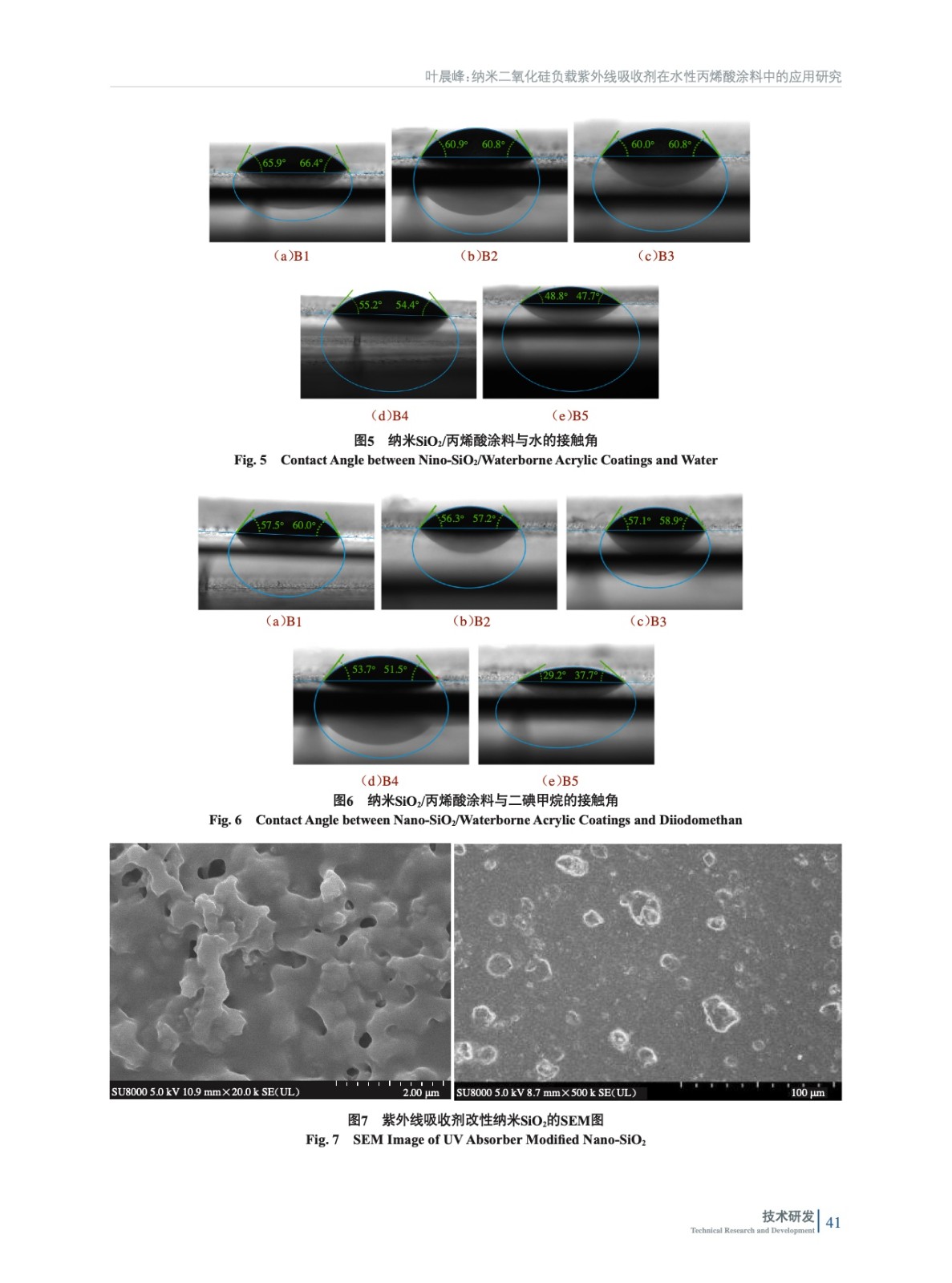

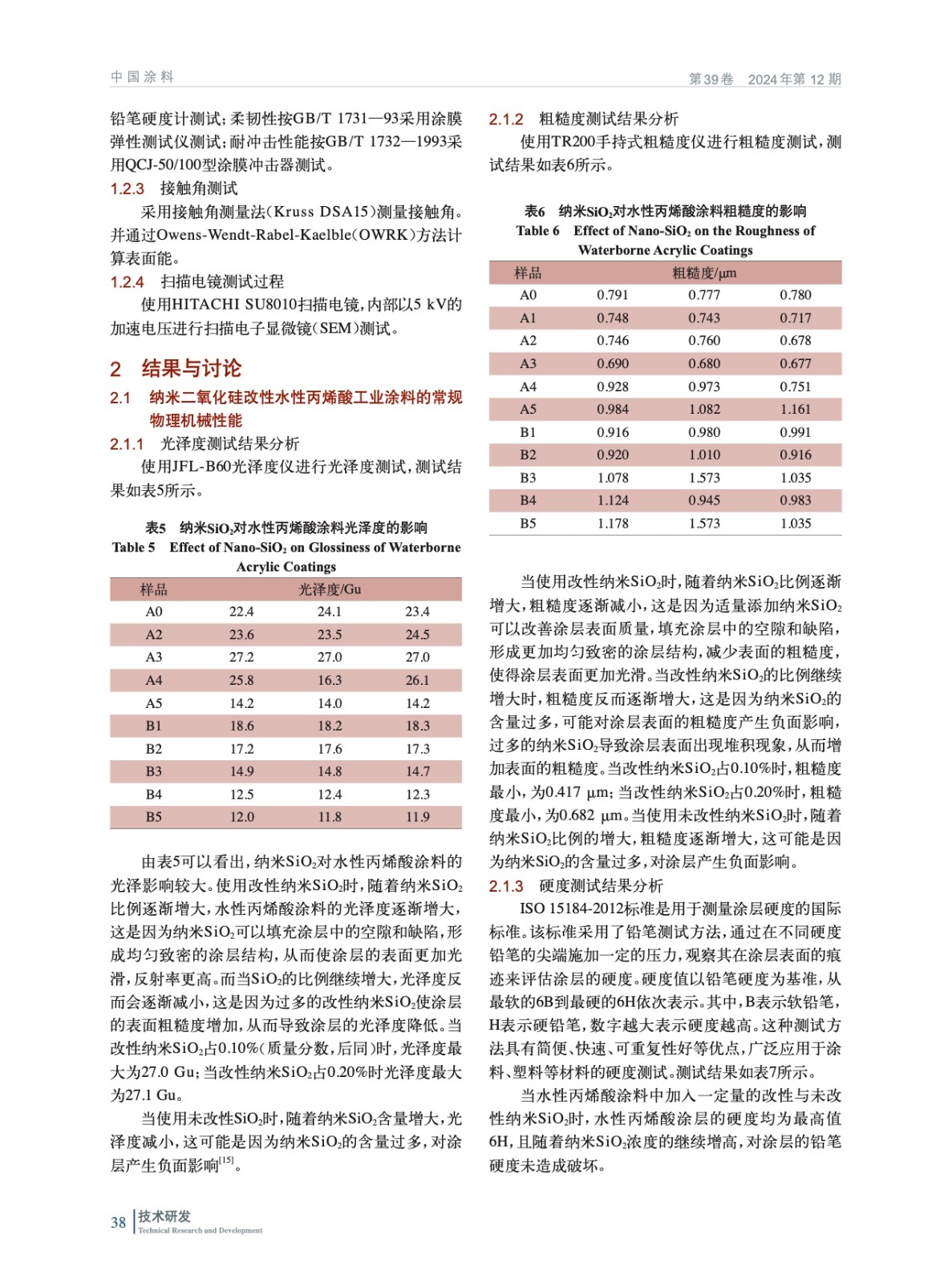

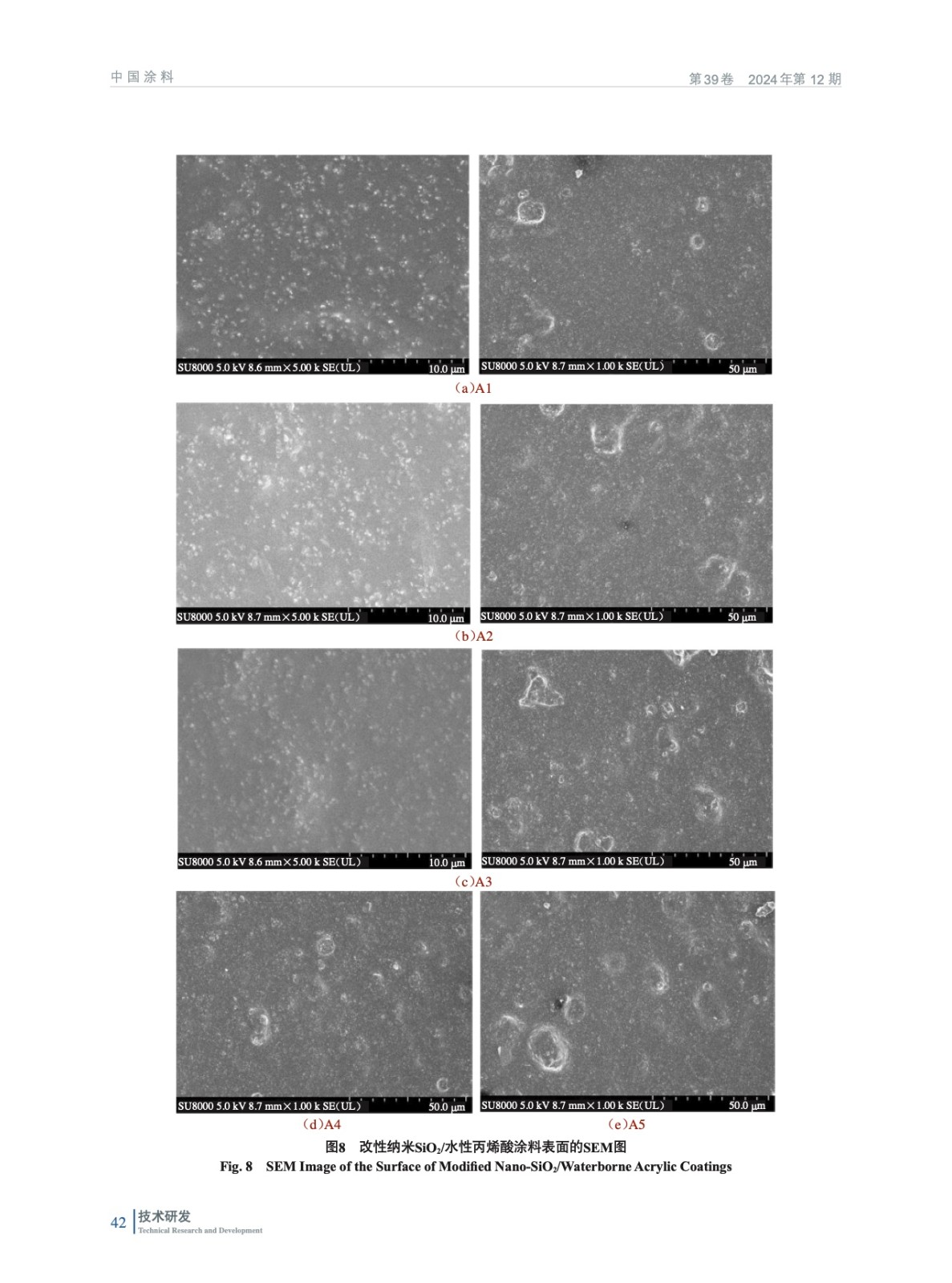

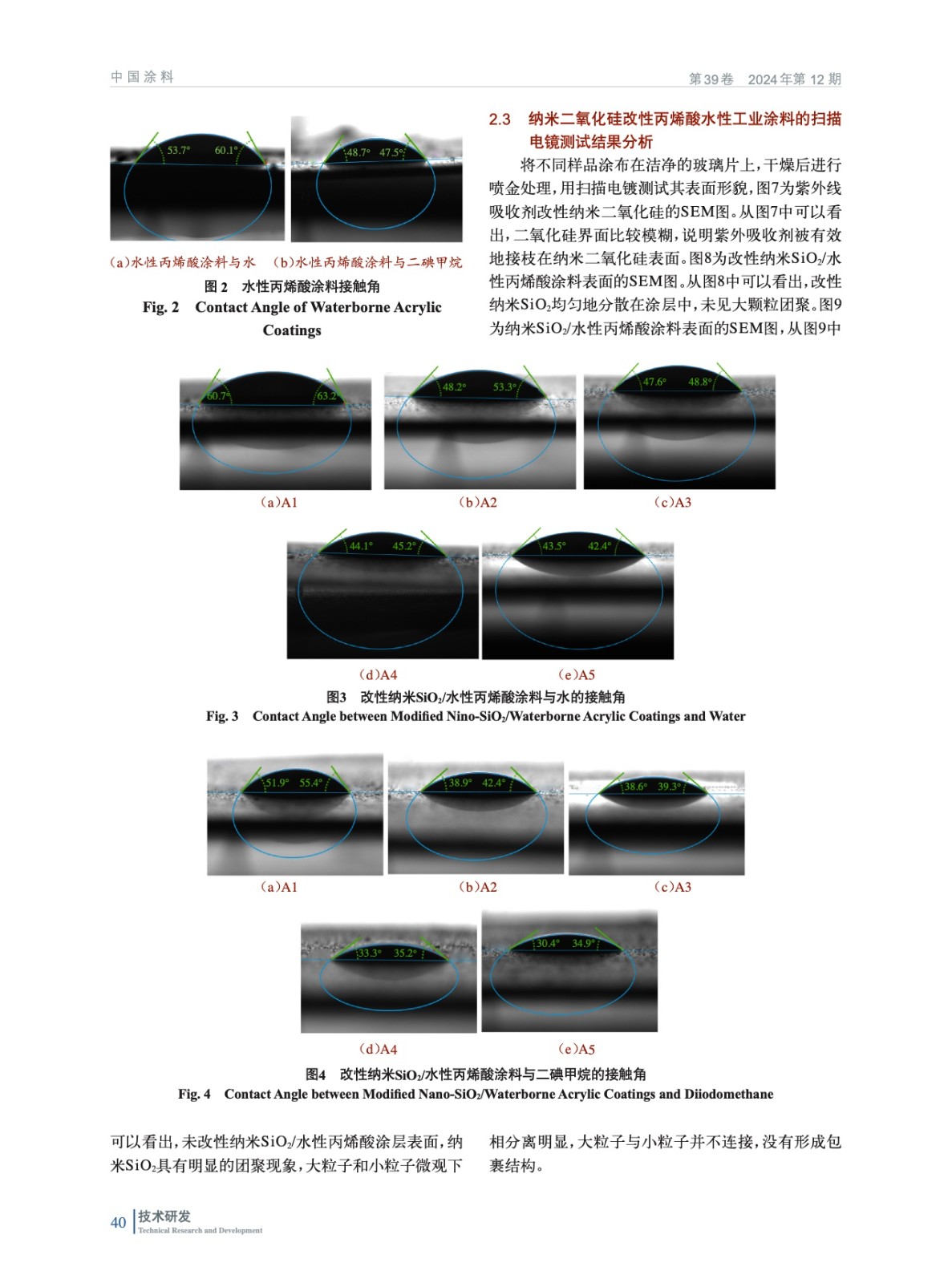

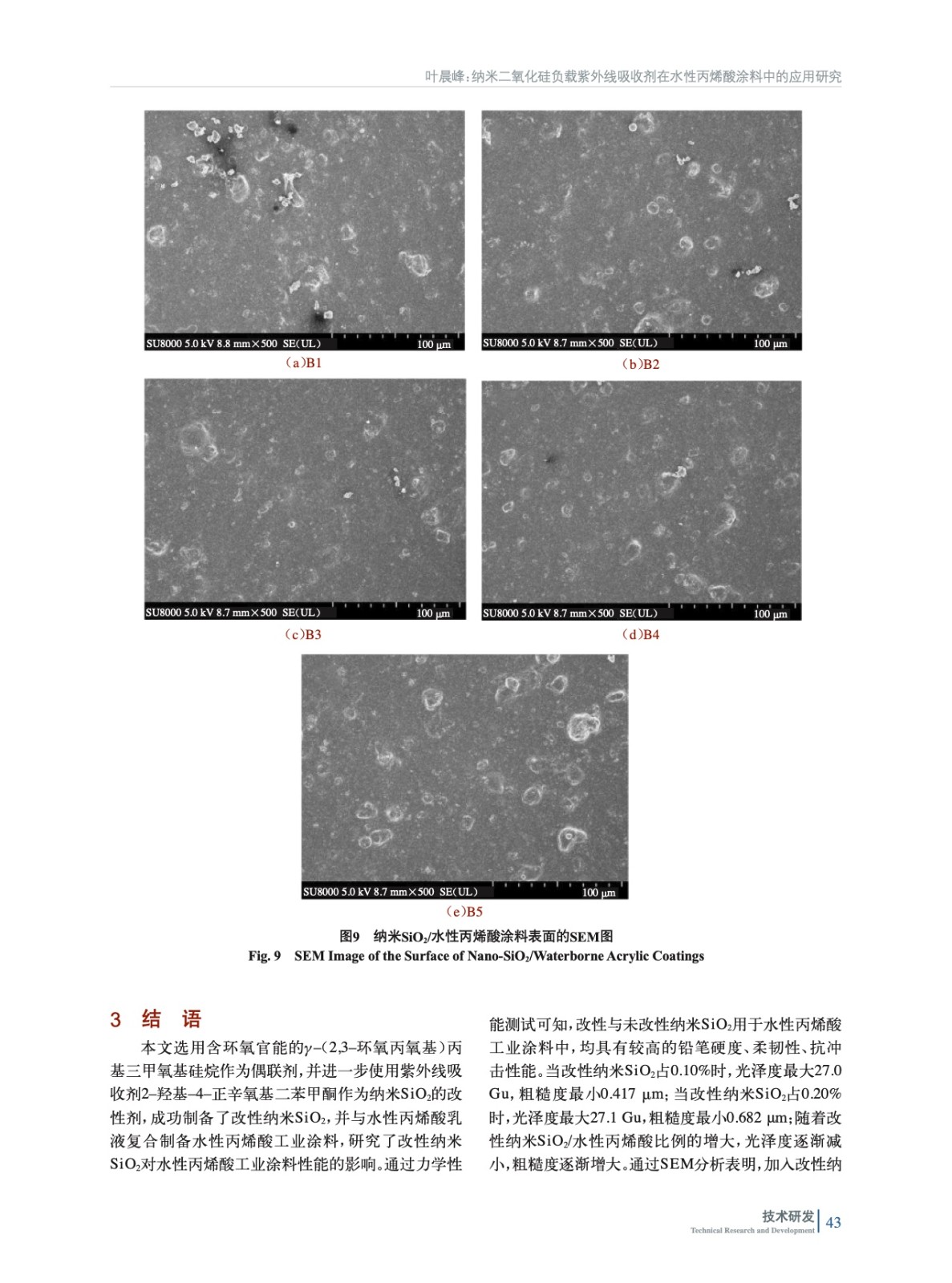

摘要：研究旨在制備負載紫外線的納米二氧化硅（SiO2）改性的水性丙烯酸工業涂料，并研究改性納米SiO2含量對涂料性能的影響。采用了接觸角儀、掃描電鏡、常規物理機械性能等對多種手段對涂膜進行表征。研究結果表明，隨著改性納米SiO2含量的增加，涂層具有較好的常規物理機械性能，并且光澤度有所提高。這表明，改性納米SiO2對涂料的增韌和增強效果顯著，能夠改善涂層的常規物理機械性能和表面性能。然而，當改性納米SiO2含量達到一定值時，增加含量并不能繼續提高涂層的光澤度，甚至會導致涂層表面性能變差。這是因為，改性納米SiO2在涂層中的分散度和填充效果受到含量的影響，達到一定含量后，納米SiO2顆粒之間的互相聚集和堆積現象會加劇，使涂層的表面質量受到損害。
