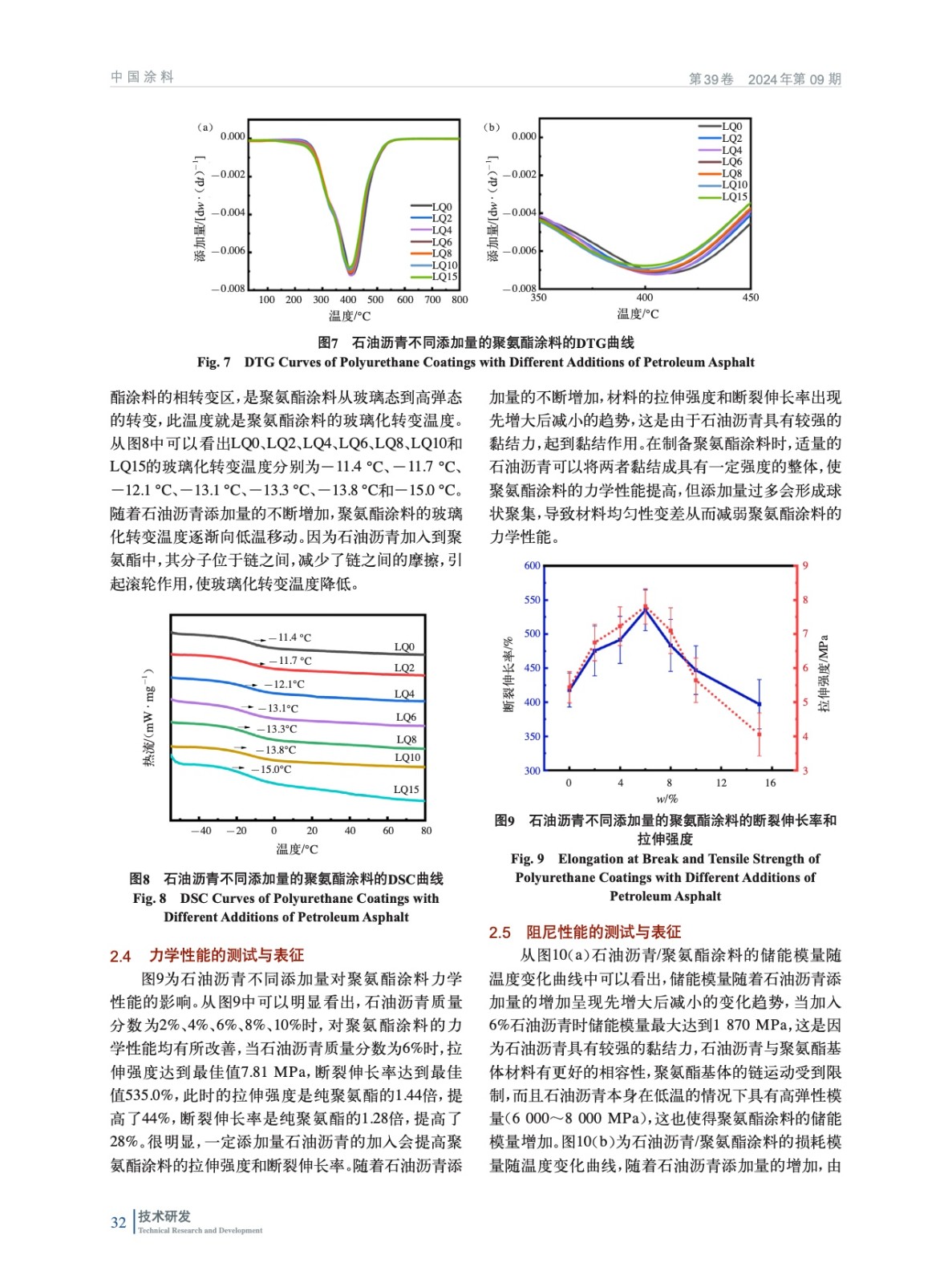

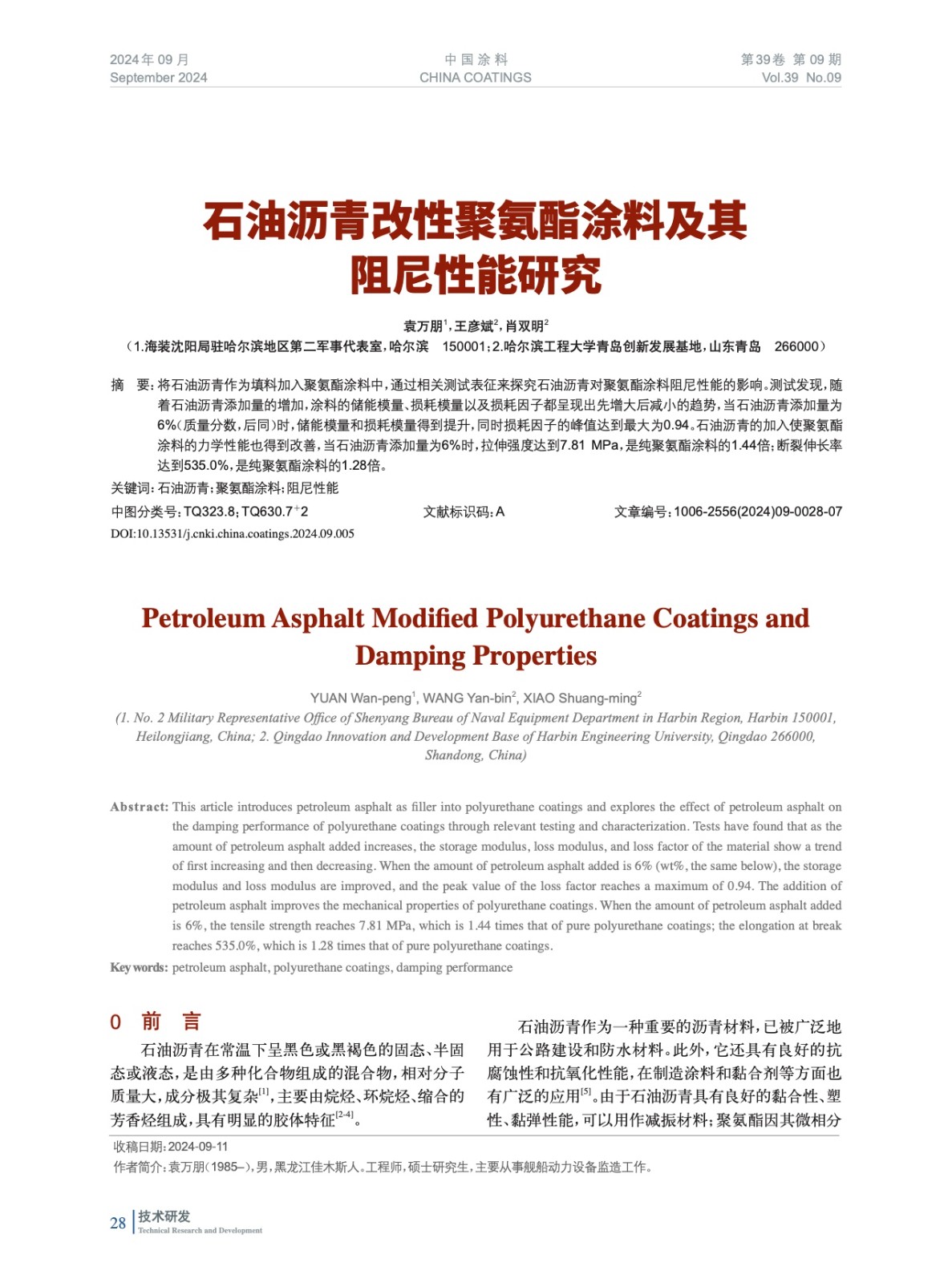

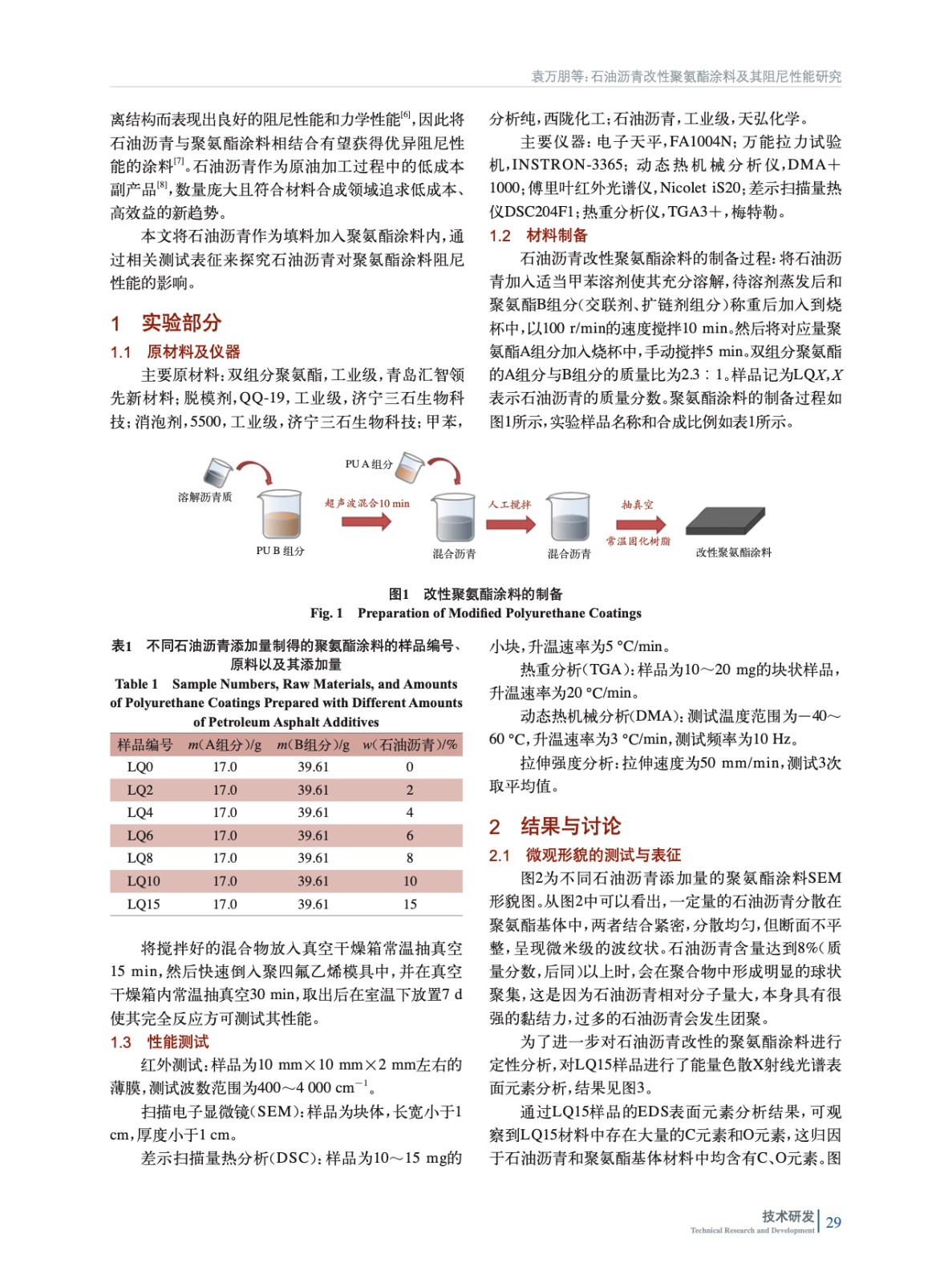

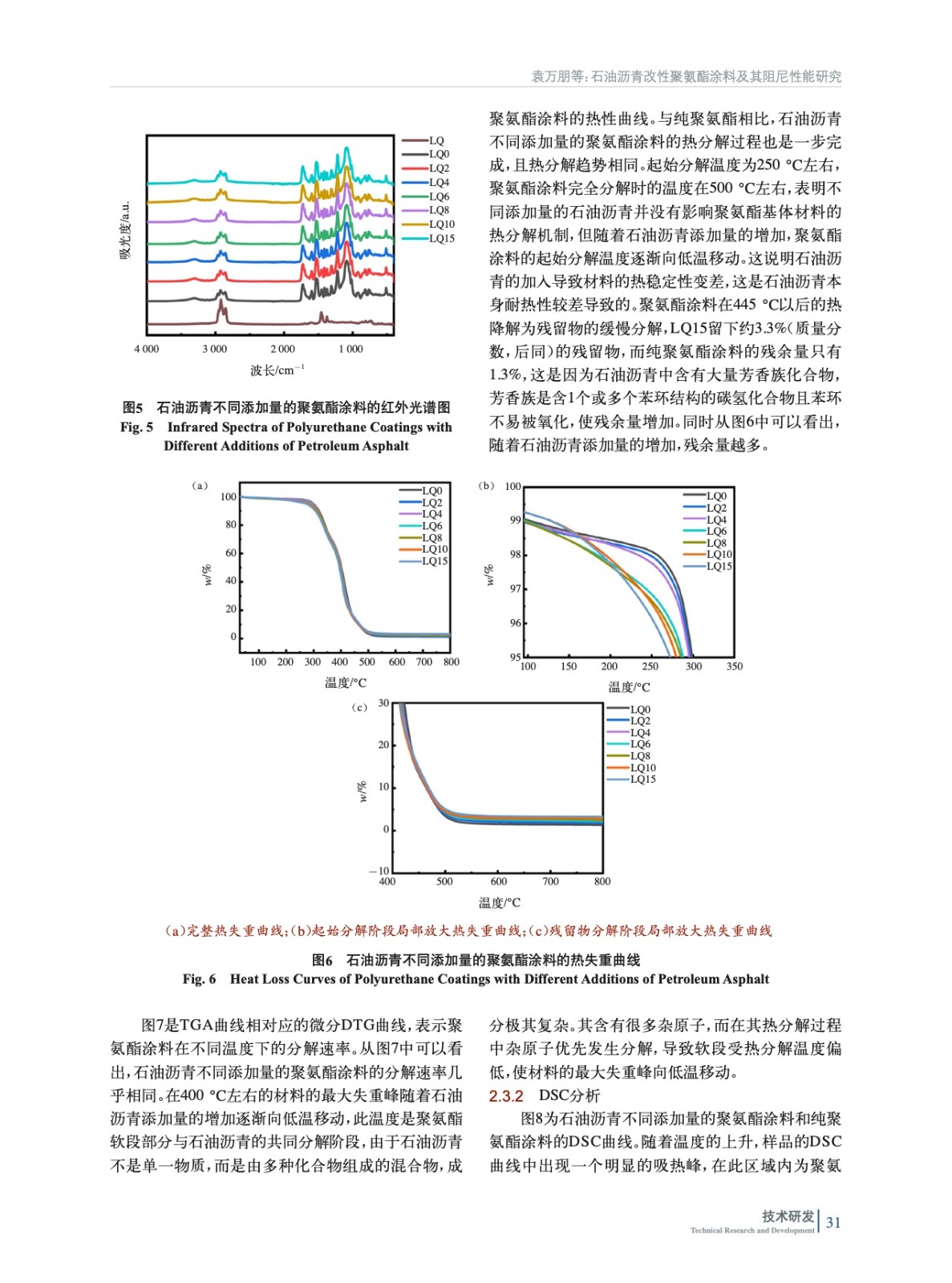

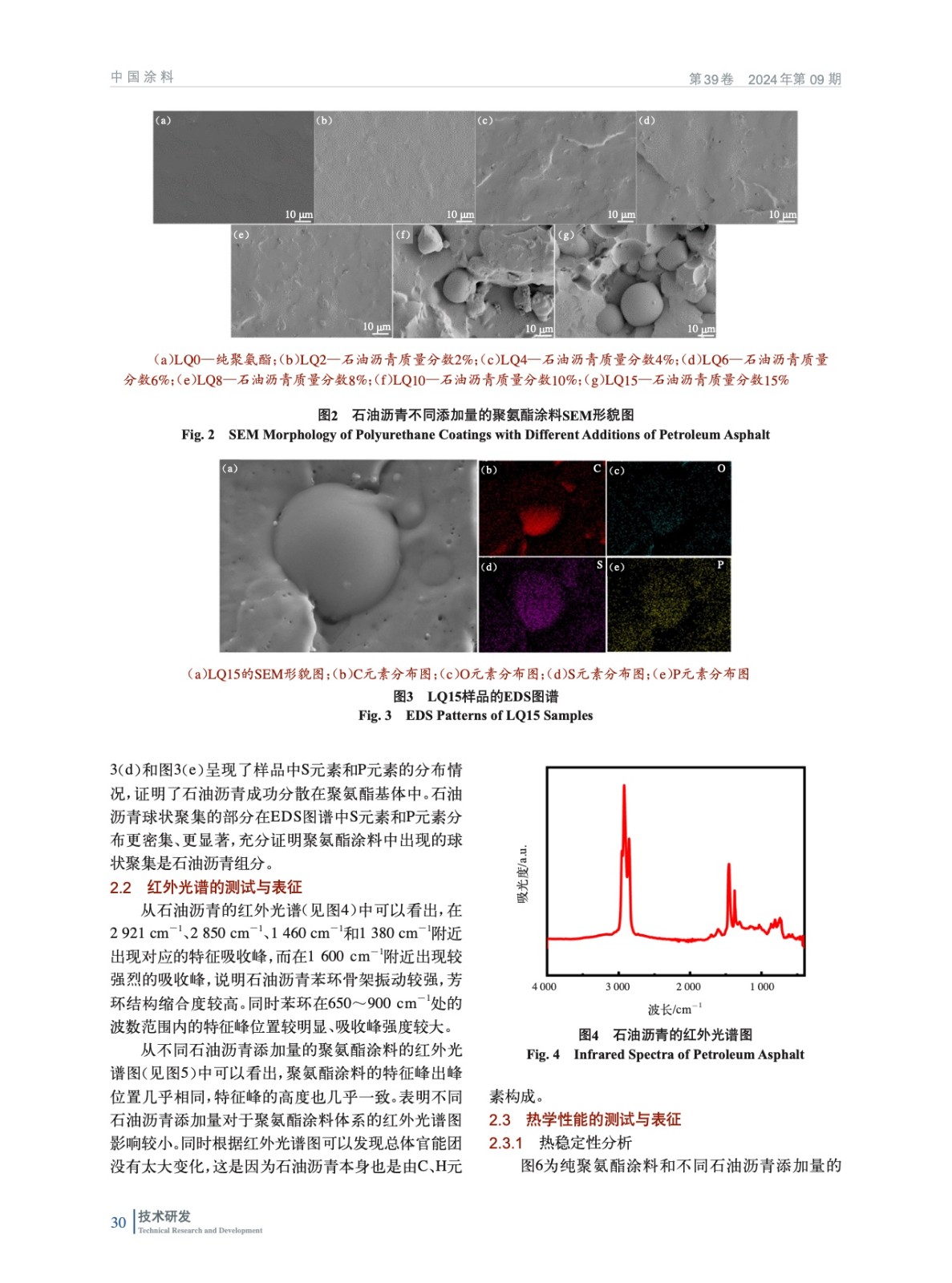

摘要：將石油瀝青作為填料加入聚氨酯涂料中，通過相關(guān)測(cè)試表征來探究石油瀝青對(duì)聚氨酯涂料阻尼性能的影響。測(cè)試發(fā)現(xiàn)，隨著石油瀝青添加量的增加，涂料的儲(chǔ)能模量、損耗模量以及損耗因子都呈現(xiàn)出先增大后減小的趨勢(shì)，當(dāng)石油瀝青添加量為6%（質(zhì)量分?jǐn)?shù)，后同）時(shí)，儲(chǔ)能模量和損耗模量得到提升，同時(shí)損耗因子的峰值達(dá)到最大為0.94。石油瀝青的加入使聚氨酯涂料的力學(xué)性能也得到改善，當(dāng)石油瀝青添加量為6%時(shí)，拉伸強(qiáng)度達(dá)到7.81 MPa，是純聚氨酯涂料的1.44倍；斷裂伸長率達(dá)到535.0%，是純聚氨酯涂料的1.28倍。
